شاخص‌های کلیدی ارزیابی کیفیت قالب استوک قبل از معامله (از جنس تا ساختار)

مقدمه

در فرآیند تولید صنعتی، قالب‌های استوک (کارکرده یا آماده معامله) بخش مهمی از سرمایه فنی محسوب می‌شوند. پیش از خرید یا معامله، ارزیابی صحیح کیفیت قالب می‌تواند مانع از هزینه‌های تعمیر، افت بهره‌وری و خطا در تولید شود.

🔹 شاخص‌های کلیدی ارزیابی قالب

۱. جنس و آلیاژ

بررسی نوع فولاد یا آلیاژ (مثل P20، H13، یا 1.2316 برای قالب‌های تزریق پلاستیک)
مقاومت در برابر خوردگی، زنگ‌زدگی و سختی سطح
تست سختی توسط دستگاه Rockwell یا Brinell
تطبیق جنس با نوع فرآیند (تزریق، ریخته‌گری، پرس، اکستروژن)

۲. وضعیت سطح و پرداخت نهایی

بررسی کیفیت پولیش روی سطح حفره و ماهیچه‌ها
میزان سایش، خش، یا تغییر رنگ نشان‌دهنده‌ی خوردگی
تمیزی کانال‌های خنک‌کننده و عدم گرفتگی آن‌ها
بررسی پوشش‌ها (مانند کروم سخت یا نیتروژن سطحی)

۳. ساختار قالب و طراحی داخلی

سلامت صفحات راهنما، بوش‌ها، پین‌های تزریق و خروج قطعه
دقت هم‌محوری صفحات ثابت و متحرک
وضعیت مکانیزم‌های باز و بسته شدن اتوماتیک
یکنواختی فشار تزریق یا پرس در تمام حفره‌ها

۴. سیستم‌های خنک‌سازی و تهویه

تست فشار آب در کانال‌های خنک‌کننده برای بررسی نشتی
بررسی مسیرهای عبور هوا و تخلیه‌ی گازها در قالب
ارزیابی طراحی کانال‌ها بر اساس هندسه قطعه تولیدی

۵. تاریخچه‌ی کارکرد قالب

بررسی تعداد سیکل‌های کاری (Cycle Count) یا ساعات عملکرد
بررسی سوابق نگهداری و تعمیر
ارزیابی دوره‌های سخت‌کاری مجدد و تعویض قطعات پرمصرف

۶. انطباق هندسی و دقت عملکرد

اندازه‌گیری ابعاد کلیدی توسط CMM (ماشین اندازه‌گیری مختصات)
تطبیق ابعاد با نقشه‌ی طراحی اولیه یا استاندارد CAD
کنترل تلورانس‌ها و فاصله‌های بحرانی بین اجزا

۷. اجزای جانبی و یراق‌آلات

وضعیت پیچ‌ها، مهره‌ها، فنرها، و واحدهای هیدرولیکی
تست عملکرد سنسورها و گرم‌کن‌ها در قالب‌های تزریقی
بررسی سلامت اتصالات برقی و درگاه‌های کنترل

۸. ارزیابی اقتصادی و اسنادی

مقایسه قیمت قالب با قالب‌های مشابه جدید یا استوک
بررسی اصالت اسناد فنی، نقشه‌ها و گواهی مواد
محاسبه‌ی هزینه تعمیر، نگهداری و تغییرات احتمالی
در نظر گرفتن سود بازسازی در مقابل خرید قالب جدید

۹. تست عملی پیش‌ازمعامله

تزریق یا پرس نمونه برای مشاهده کیفیت قطعه خروجی
تست افت فشار، تناوب باز و بسته شدن
مشاهده‌ی عیوب واقعی در عملکرد (مثل خط‌جوش یا نامطابقت ابعادی)

۱۰. نتیجه‌گیری

ارزیابی قالب استوک قبل از معامله، یک فرایند چندبعدی است و تنها به ظاهر قالب محدود نمی‌شود.

ترکیب داده‌های فنی، سوابق کارکرد و تست عملکرد واقعی بهترین معیار برای تصمیم‌گیری اقتصادی و فنی است.

در فرآیند تولید صنعتی، قالب‌های استوک (کارکرده یا آماده معامله) بخش مهمی از سرمایه فنی محسوب می‌شوند. این قالب‌ها، که عمر مفیدی از خود به جا گذاشته‌اند، اغلب با قیمتی پایین‌تر از نمونه‌های نو عرضه می‌شوند. با این حال، خرید بدون ارزیابی دقیق می‌تواند منجر به هزینه‌های تعمیرات سنگین، توقف خط تولید، کاهش کیفیت محصول نهایی و در نهایت اتلاف سرمایه شود. ارزیابی صحیح کیفیت قالب استوک نیازمند یک رویکرد چندوجهی است که تمامی جنبه‌های فیزیکی، مکانیکی، و عملیاتی قالب را پوشش دهد. این سند به تشریح شاخص‌های کلیدی مورد نیاز برای یک ارزیابی جامع می‌پردازد.

جنس و آلیاژ قالب: پایه و اساس دوام

جنس قالب نه تنها بر دوام آن، بلکه بر توانایی قالب برای تحمل دما، فشار و سایش در طول عمر خود تأثیر مستقیم دارد.

1.1. شناسایی و بررسی نوع فولاد یا آلیاژ

شناسایی دقیق آلیاژ مصرفی برای قالب حیاتی است. رایج‌ترین فولادها در صنعت قالب‌سازی عبارتند از:

P20: یک فولاد پیش‌سخت شده (pre-hardened) که به دلیل سختی مناسب و قابلیت ماشین‌کاری خوب، برای قالب‌های تزریق پلاستیک با تیراژ متوسط استفاده می‌شود. سختی معمولاً در محدوده 28 تا 32 راکول سی (HRC) است.
H13: یک فولاد گرم‌کار (Hot Work Tool Steel) که مقاومت عالی در برابر سایش و خزش در دماهای بالا دارد. مناسب برای ریخته‌گری تحت فشار (دای‌کست) و قالب‌های تزریق با دمای بالا.
1.2316 (معادل P20 به استاندارد DIN): مشابه P20 اما با درصد کروم و مولیبدن بالاتر در برخی استانداردها، که بهبود مقاومت در برابر سایش را به دنبال دارد.
فولادهای ضد زنگ (مانند سری 420 یا 17-4 PH): برای قطعاتی که نیاز به مقاومت بالا در برابر خوردگی دارند (مثلاً در صنایع پزشکی یا بسته‌بندی مواد غذایی).

شاخص ارزیابی: باید گواهی مواد (Material Certificate) ارائه شود و در صورت عدم دسترسی، آزمایش‌های غیرمخرب (مانند طیف‌سنجی فلزات) برای تأیید ترکیبات شیمیایی انجام گیرد.

1.2. مقاومت در برابر زنگ‌زدگی، سایش و خوردگی

قالب‌های استوک که در محیط‌های مرطوب یا با مواد خورنده کار کرده‌اند، دچار تخریب ساختاری می‌شوند.

سایش (Wear): تمرکز بر مناطقی که تماس مستمر با مواد پلیمری یا فلزی داشته‌اند (مانند رانر، گیت، و سطوح درگیر). عمق نفوذ سایش باید اندازه‌گیری شود.
خوردگی (Corrosion): بررسی علائم خوردگی در حفره‌ها و کانال‌های داخلی. خوردگی سطحی ممکن است با پولیش برطرف شود، اما خوردگی تنشی یا حفره‌ای در عمق مواد، نشان‌دهنده تضعیف ساختار است.

1.3. تست سختی سطح

سختی مواد عاملی تعیین‌کننده در مقاومت در برابر تغییر شکل پلاستیک تحت فشار عملیات است.

تست Rockwell یا Brinell: باید در نقاط استراتژیک و غیربحرانی (به ویژه در اطراف ناحیه تزریق) انجام شود.
- برای فولادهای پیش‌سخت شده، انحراف بیش از 3 HRC از سختی مرجع اولیه غیرعادی تلقی می‌شود.
- اگر قالب برای عملیات حرارتی مجدد در نظر گرفته شده باشد، باید اطمینان حاصل شود که سختی کنونی آن در محدوده قابل قبول برای عملیات بعدی قرار دارد.

1.4. تطبیق جنس با نوع فرآیند

جنس قالب باید با فرآیند تولیدی که قالب برای آن ساخته شده سازگار باشد. به عنوان مثال، استفاده از قالب H13 برای تزریق پلاستیک ساده (مانند PP) ممکن است بیش از حد مهندسی شده باشد، در حالی که استفاده از P20 برای ریخته‌گری آلومینیوم مذاب به سرعت منجر به سایش شدید خواهد شد.

وضعیت سطح و پرداخت نهایی: کیفیت محصول نهایی

سطح داخلی حفره قالب مستقیماً بر کیفیت ظاهر و ویژگی‌های مکانیکی قطعه تولیدی تأثیر می‌گذارد.

2.1. میزان پولیش و درخشندگی سطح حفره‌ها

میزان پرداخت سطح (مانند Mirror Polish، Satin Finish، یا Texturing) باید با استاندارد مورد نیاز قطعه نهایی مطابقت داشته باشد.

بررسی بصری: استفاده از لوپ یا میکروسکوپ برای اطمینان از عدم وجود ناهمواری‌های میکروسکوپی که می‌تواند باعث چسبیدن قطعه (Sticking) یا ایجاد عیوب سطحی (مانند پوست پرتقالی شدن) شود.

2.2. بررسی خط و خش، لکه‌های حرارتی و خوردگی

خط و خش (Scratches): خطوط عمیق، به ویژه در جهت حرکت قطعه هنگام خروج، باید با دقت اندازه‌گیری شوند. اگر عمق خش از عمق مجاز تلرانس دیواره قطعه فراتر رود، نیاز به سنگ‌زنی مجدد (Regrinding) و پولیش خواهد بود که موجب تغییر ابعاد می‌شود.
لکه‌های حرارتی (Heat Marks): ناشی از عملیات بیش از حد گرم یا سرد شدن ناگهانی. این لکه‌ها نشان‌دهنده تنش‌های داخلی باقی‌مانده در سطح هستند.

2.3. تمیزی کانال‌های خنک‌کننده و مسیرهای ورودی مواد

تجمع مواد پلیمری سوخته (Burned-in Polymer) یا رسوبات فلزی در رانر، گیت و کانال‌ها، هدایت حرارتی را مختل کرده و زمان سیکل را افزایش می‌دهد.

بازرسی با بوروسکوپ: برای بررسی بصری کانال‌های دسترسی‌ناپذیر، به ویژه در قالب‌های چند حفره‌ای پیچیده.

2.4. کیفیت پوشش‌های سطحی

برخی قالب‌ها دارای پوشش‌های تخصصی مانند کروم سخت (Hard Chrome Plating) یا عملیات نیتروژن سطحی (Nitriding) برای افزایش سختی و مقاومت در برابر سایش هستند.

تست چسبندگی پوشش: بررسی علائم پوسته‌پوسته شدن (Flaking) یا ترک‌خوردگی پوشش‌ها. از دست دادن پوشش محافظ، شروع تخریب فولاد پایه است.

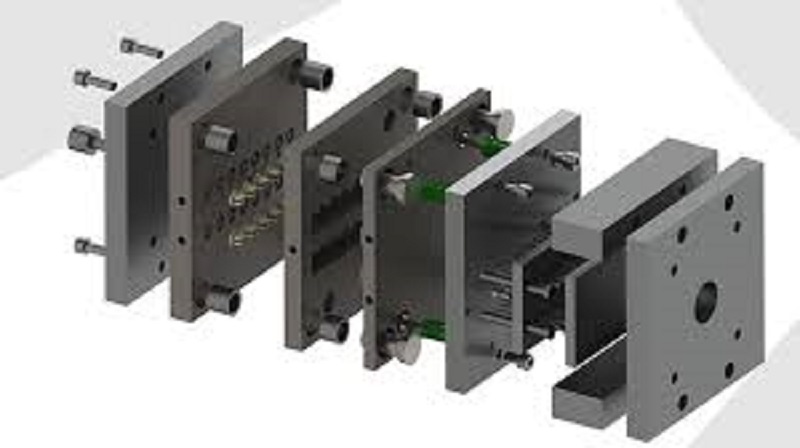

ساختار قالب و طراحی داخلی: یکپارچگی مکانیکی

ساختار قالب باید بتواند نیروهای عظیم تولید شده در فرآیند را بدون تغییر شکل یا فرسودگی زودرس تحمل کند.

3.1. سلامت صفحات راهنما، پین‌ها، بوش‌ها و صفحه بیرون‌انداز (Ejector System)

این اجزا، که قطعات مصرفی هستند، شاخص خوبی از نگهداری قالب محسوب می‌شوند.

صفحات راهنما (Guide Plates): باید علائم سایش نامتقارن نشان ندهند. سایش نامتقارن به معنای عدم هم‌راستایی (Misalignment) در طول زمان است.
پین‌های بیرون‌انداز (Ejector Pins): باید بدون کج شدن یا قفل شدن در جای خود حرکت کنند. تست دستی حرکت پین‌ها ضروری است. سوراخ‌های هدایت پین‌ها باید عاری از خرابی باشند.

3.2. میزان هم‌محوری صفحات ثابت و متحرک (Alignment)

عدم هم‌محوری (Centering) بین نیم‌قالب‌ها می‌تواند باعث وارد آمدن تنش‌های برشی شدید به پین‌های راهنما و بوش‌ها شود.

اندازه‌گیری تلرانس: استفاده از ساعت اندازه‌گیری (Dial Indicator) برای ارزیابی شکاف (Gap) بین دو نیم‌قالب در حالت بسته شده، که نباید از تلرانس‌های طراحی فراتر رود.

3.3. وضعیت مکانیزم‌های باز و بسته شدن اتوماتیک (Core Pulls/Slides)

قالب‌های پیچیده دارای مکانیزم‌های کشویی (Slides) برای ایجاد جزئیات زیر برش هستند.

روانی حرکت: این مکانیزم‌ها باید به راحتی و بدون نیاز به نیروی بیش از حد حرکت کنند. هرگونه لقی بیش از حد یا گیر کردن، نشان‌دهنده سایش در سطوح تماس است.

3.4. فشار تزریق یکنواخت در حفره‌های متعدد (Multi-Cavity Molds)

برای قالب‌های چند حفره‌ای، توزیع فشار و پر شدن باید متعادل باشد. اختلاف فشار در تزریق می‌تواند منجر به “نیمه‌پر شدن” (Short Shot) در یک سمت یا تنش‌های متفاوتی شود.

بررسی مسیر گیت‌ها: باید اطمینان حاصل شود که هیچ‌یک از گیت‌ها مسدود یا بیش از حد فرسوده نشده‌اند.

سیستم‌های خنک‌کننده و تهویه: کنترل حرارتی

مدیریت حرارتی مهم‌ترین عامل در کنترل کیفیت قطعات پلاستیکی و عمر قالب است.

4.1. تست فشار آب برای کانال‌های خنک‌کننده

این تست برای اطمینان از عدم نشت و انسداد کانال‌ها حیاتی است.

روش تست: استفاده از یک پمپ فشار و اعمال فشار 1.5 تا 2 برابر فشار کاری معمول به کانال‌ها.
- فرمول محاسبه فشار نشتی (Leak Pressure Test): [ P_{test} = 1.5 \times P_{operating} ]
- هرگونه افت فشار قابل توجه در طول زمان مشخص (مثلاً 15 دقیقه)، نشان‌دهنده وجود ترک یا نشتی در کانال است که می‌تواند منجر به نفوذ آب به حفره و آسیب به قطعات یا الکترونیک شود.

4.2. بررسی مسیرهای تخلیه گاز (Venting)

گازهای محبوس شده در حین تزریق یا ریخته‌گری باعث ایجاد عیوبی مانند “جوش سرد” (Weld Lines) یا “سوختگی” (Burning) می‌شوند.

بازرسی بصری: بررسی عمق و عرض شیارهای تهویه در دیواره‌های حفره‌ها. شیارهای تهویه باید تمیز و عاری از هرگونه ماده پلیمری یا فلزی باشند.

4.3. طراحی بهینه کانال‌ها

در قالب‌های پیشرفته، کانال‌های خنک‌کننده اغلب به صورت پیچیده (مانند خنک‌سازی کانتور) طراحی می‌شوند. باید تأیید شود که این کانال‌ها هنوز کارایی خود را از دست نداده‌اند (بررسی از طریق سوابق نگهداری).

تاریخچه کارکرد قالب: ردیابی عمر

سوابق گذشته قالب، بهترین پیش‌بینی‌کننده برای عملکرد آینده آن است.

5.1. بررسی تعداد سیکل‌های کاری (Cycle Count)

تعداد سیکل‌های انجام شده (برحسب میلیون) باید مستند شود. این عدد نشان می‌دهد که قالب چقدر به پایان عمر طراحی خود نزدیک است.

قانون کلی: بسیاری از قالب‌های استاندارد برای 500,000 تا 1,000,000 سیکل طراحی می‌شوند (بسته به جنس و پیچیدگی).

5.2. سوابق تعمیر، نگهداری و تعویض قطعات مصرفی

بررسی فاکتورها و گزارش‌های تعمیرات:

چند بار پین‌های بیرون‌انداز تعویض شده‌اند؟
آیا تعمیرات اساسی مانند جوشکاری و سنگ‌زنی حفره انجام شده است؟
آیا تغییرات طراحی برای اصلاح عیوب قطعه اعمال شده است؟

5.3. ارزیابی زمان سخت‌کاری مجدد و هزینه تعمیرات قبلی

اگر قالب مکرراً نیاز به تعمیر داشته باشد، این نشان می‌دهد که:
الف) طراحی اولیه دارای نقص‌هایی بوده است. ب) مواد مصرفی نامناسب بوده‌اند. ج) شرایط عملیاتی آن فراتر از ظرفیت طراحی بوده است.

انطباق هندسی و ابعادی: دقت ماشین‌کاری

دقت ابعادی، به ویژه در قطعات با تلرانس‌های تنگ، نباید تحت تأثیر سایش قرار گرفته باشد.

6.1. اندازه‌گیری با دستگاه CMM (Coordinate Measuring Machine)

برای ارزیابی دقیق هندسه حفره‌ها و کورها، استفاده از CMM الزامی است.

اهمیت: CMM می‌تواند انحرافات سه بعدی (مانند انحنا یا اعوجاج) ناشی از تنش‌های حرارتی یا فشار بالا را شناسایی کند که با ابزارهای دستی قابل اندازه‌گیری نیستند.

6.2. تطبیق با نقشه CAD طراحی اولیه

باید مشخص شود که آیا ابعاد فعلی قالب هنوز با نقشه اولیه (As-Designed Drawing) مطابقت دارد یا خیر.

تغییرات مجاز: تنها تغییرات ناشی از پولیش‌های استاندارد و قابل بازگشت (در محدوده تلرانس) پذیرفته می‌شوند. هرگونه تغییرات ساختاری بزرگ باید با نقشه‌های اصلاح شده (As-Built Drawing) همراه باشد.

6.3. بررسی تلرانس‌ها و فاصله‌های بحرانی

تمرکز بر مناطقی که تلرانس‌های بسیار کم (مانند رینگ‌های آب‌بندی یا محل قفل شدن قطعات) دارند. تلرانس‌های کمتر از ( \pm 0.01 \text{ mm} ) نیاز به بررسی ویژه دارند.

اجزای جانبی و یراق‌آلات: اتصالات و ایمنی

عملکرد صحیح سیستم‌های جانبی، ایمنی و قابلیت اطمینان قالب را تضمین می‌کنند.

7.1. وضعیت پیچ‌ها، مهره‌ها، بوش‌ها و فنرها

پیچ‌ها و مهره‌ها: باید از نظر علائم بریدگی یا خرابی رزوه بررسی شوند. پیچ‌های بلند که برای نگهداری صفحات قالب استفاده می‌شوند، باید سالم باشند.
فنرها (Springs): اگر قالب از سیستم فنر برای باز کردن یا مکانیزم‌های کمکی استفاده می‌کند، باید سختی و طول فنرها اندازه‌گیری شود. فنرهای فرسوده خاصیت ارتجاعی خود را از دست می‌دهند.

7.2. تست عملکرد گرم‌کن‌ها، سنسورها و واحدهای هیدرولیکی

اگر قالب دارای سیستم‌های فعال مانند Hot Runner System یا کور پول‌های هیدرولیکی باشد:

سیستم Hot Runner: تست ولتاژ و مقاومت هیترها و ترموکوپل‌ها. خرابی در این بخش می‌تواند منجر به پر شدن نامناسب حفره‌ها شود.
سنسورها: اطمینان از صحت عملکرد سنسورهای مجاورت یا فشار.

7.3. سلامت اتصالات برق و مدارات کنترل

بررسی دقیق سیم‌کشی‌ها، محل اتصال سنسورها و سوکت‌های برق. هرگونه اتصال شل یا سیم‌کشی فرسوده باید قبل از استفاده تعمیر شود.

ارزیابی اقتصادی و اسنادی: هزینه نهایی

ارزیابی فنی باید با تحلیل هزینه‌های آتی همراه باشد.

8.1. مقایسه قیمت با قالب‌های مشابه جدید یا استوک

قیمت پیشنهادی باید بازتابی از عمر باقیمانده و نیازهای احتمالی تعمیرات باشد. قیمت بسیار پایین ممکن است نشان‌دهنده یک نقص پنهان بزرگ باشد.

8.2. بررسی اسناد و نقشه‌های فنی و گواهی مواد سازنده

کامل بودن اسناد فنی (نقشه‌های 2D و 3D، نقشه‌های مونتاژ، دستورالعمل‌های نگهداری) ارزش قالب را به طور چشمگیری افزایش می‌دهد، زیرا امکان عیب‌یابی مستقل را فراهم می‌آورد.

8.3. تخمین هزینه‌های احتمالی تعمیر و بازسازی

بر اساس بازرسی‌های انجام شده، باید برآوردی از هزینه تعویض قطعات اصلی (مانند پین‌های فرسوده) و هزینه‌های احتمالی ماشین‌کاری برای بازگرداندن سطح به شرایط اولیه (به نام Refurbishment Cost) محاسبه شود.

[ \text {هزینه نهایی اقتصادی} = {قیمت خرید} + {هزینه بازسازی} ]

تست عملی پیش از معامله: عملکرد در میدان

هیچ بازرسی بصری یا اندازه‌گیری نمی‌تواند جایگزین تست عملکردی در شرایط واقعی تولید شود.

9.1. انجام تزریق یا پرس نمونه برای بررسی عملکرد واقعی

قالب باید تحت فشار و دمای عملیاتی برای تولید حداقل 50 تا 100 قطعه آزمایشی قرار گیرد.

تولید در شرایط نامی: تست باید با رزین یا مواد اولیه مشابه آنچه در آینده استفاده خواهد شد انجام شود.

9.2. مشاهده عیوب قطعات تولیدی

نظارت دقیق بر اولین قطعات تولید شده:

خط جوش (Weld Line): محل قرارگیری و استحکام خط جوش.
نشتی (Flash): وجود مواد اضافی در محل درز قالب. این نشان‌دهنده سایش زیاد یا عدم قفل شدن صحیح صفحات قالب است.
تاب‌برداشتن (Warpage): کنترل ابعادی قطعات پس از سرد شدن. این عیب معمولاً ناشی از توزیع نامناسب خنک‌کاری است.

9.3. تست افت فشار و سرعت باز و بسته شدن قالب

بررسی زمان‌بندی سیکل تولیدی. آیا زمان باز و بسته شدن قالب (Mold Open/Close Time) با مشخصات طراحی مطابقت دارد؟ هرگونه تأخیر می‌تواند نشان‌دهنده مشکل در سیستم هیدرولیکی یا فرسودگی مکانیکی باشد.

نتیجه‌گیری

ارزیابی قالب استوک فرآیندی جامع است که از تحلیل متالورژیکی آلیاژ شروع شده و با تست عملی عملکردی در خط تولید به پایان می‌رسد. یک رویکرد سیستمی که شامل بررسی جنس، ساختار، سیستم‌های جانبی و سوابق تاریخی باشد، ریسک سرمایه‌گذاری را به حداقل می‌رساند. سرمایه‌گذاری زمان و هزینه برای انجام این مراحل ارزیابی، از زیان‌های مالی و وقفه‌های تولیدی ناشی از خرید یک قالب مستهلک یا معیوب جلوگیری خواهد کرد.

چک‌لیست نهایی بازرسی قالب استوک

ردیفشاخص ارزیابیوضعیت (تأیید/نیاز به تعمیر)ملاحظات و مقادیر اندازه‌گیری شده1.1آلیاژ و گواهی مواد1.2سختی سطحی (HRC)2.1عمق سایش حفره‌ها2.2وضعیت پوشش سطحی3.1سلامت پین‌ها و بوش‌ها3.2هم‌محوری نیم‌قالب‌ها (انحراف)4.1تست فشار کانال خنک‌کننده4.2تمیزی و باز بودن مسیرهای تهویه5.1تعداد سیکل‌های کاری ثبت شده6.1تطابق ابعاد بحرانی با CAD7.1عملکرد مکانیزم کور پول8.1کامل بودن اسناد فنی9.1کیفیت قطعات آزمایشی (عیوب)9.2زمان سیکل تولید آزمایشی
