مقدمه

قالب‌های صنعتی (اعم از پلاستیک، ریخته‌گری، یا پرس فلزی) دارایی‌های سرمایه‌ای با ارزش هستند. با گذشت زمان و تحمل هزاران سیکل کاری، فرسودگی‌هایی مانند سایش، خوردگی، شکستگی اجزا، و تغییر ابعادی رخ می‌دهد. اورهال (Overhaul) فرآیندی نظام‌مند است که با هدف بازگرداندن قالب به مشخصات فنی اولیه و افزایش چشمگیر عمر مفید باقیمانده آن انجام می‌شود. بانک قالب با ارائه خدمات تخصصی در این زمینه، می‌تواند این فرآیند را بهینه‌سازی کند.

مراحل فرایند کامل اورهال قالب

فرآیند اورهال معمولاً به شش مرحله اصلی تقسیم می‌شود که نیازمند تخصص در متالورژی، ماشین‌کاری دقیق و دانش فنی ساخت قالب است:

مرحله ۱: پذیرش و ارزیابی اولیه (Assessment & Diagnostics)

این مرحله، سنگ بنای یک اورهال موفق است و جایی است که بانک قالب تخصص خود را نشان می‌دهد:

1. مستندسازی پذیرش: ثبت اطلاعات قالب شامل شماره سریال، تاریخ آخرین سرویس، و تعداد سیکل‌های کاری تخمینی.
2. بازرسی غیرمخرب (NDT): استفاده از تکنیک‌هایی مانند تست مایعات نافذ (PT) یا ذرات مغناطیسی (MT) برای شناسایی ترک‌های سطحی ریز که با چشم غیرمسلح قابل مشاهده نیستند.
3. بازرسی ابعادی دقیق: اندازه‌گیری دقیق حفره (Cavity)، سنبه (Core) و اجزای اصلی قالب با استفاده از تجهیزات دقیق مانند CMM (Coordinate Measuring Machine) برای ثبت هرگونه خروج از تلرانس‌های ابعادی.
4. تجزیه و تحلیل سایش: ارزیابی میزان سایش سطوح در معرض سایش بالا (مانند رانرها، صفحات راهنما و سیستم‌های تزریق/خروج) جهت تعیین عمق مورد نیاز برای سنگ‌زنی یا سخت‌کاری مجدد.

مرحله ۲: دمونتاژ و جداسازی اجزا (Disassembly)

قالب به صورت کامل باز شده و هر جزء به صورت مجزا بررسی می‌شود:

1. جداسازی سیستماتیک: باز کردن قالب به صورت طبقه‌بندی شده (اجزای ثابت، متحرک، سیستم خنک‌کاری، پین‌های خروج).
2. پاکسازی اولیه: شستشوی کامل قطعات با حلال‌ها یا تجهیزات اولتراسونیک برای حذف هرگونه باقیمانده پلاستیک، روغن یا آلودگی فلزی.
3. بازرسی اجزای داخلی: بررسی وضعیت پین‌های راهنما (Guide Pins)، بوشینگ‌ها، سیستم‌های کشویی (Slides) و شیرهای مسدود کننده (Shut-off Valves) برای اطمینان از عملکرد روان و بدون گیر.

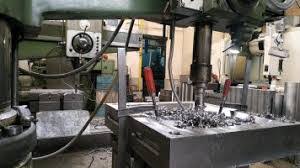

مرحله ۳: تعمیرات و بازسازی قطعات فرسوده (Repair & Reclamation)

این مرحله، قلب خدمات تخصصی بانک قالب است، جایی که فرسودگی‌ها برطرف می‌شوند:

1. تعمیر سطوح حفره/سنبه:

• سنگ‌زنی و پرداخت (Grinding & Polishing): در صورت سایش کم، سطوح اصلی با ماشین‌کاری دقیق (مانند EDM یا سنگ‌زنی با الماسه) تراشیده شده و به تلرانس اصلی بازگردانده می‌شوند.
• جوشکاری لیزری/TIG: برای پر کردن ترک‌ها یا سایش‌های عمیق، از جوشکاری دقیق با مواد هم‌جنس یا سازگار استفاده شده و سپس سطح مجدداً ماشین‌کاری می‌شود.

1. تعمیر سیستم خنک‌کاری: رفع گرفتگی کانال‌های خنک‌کاری با شستشوی تحت فشار یا استفاده از فرآیندهای شیمیایی برای حذف رسوبات (Scale Removal).
2. بازسازی اجزای خاص: تعویض پین‌های خروج شکسته، تعمیر یا تعویض فنرها و مکانیسم‌های قفل و کشویی.

مرحله ۴: عملیات حرارتی و سخت‌کاری مجدد (Heat Treatment & Surface Engineering)

برای افزایش عمر مفید، سطوح باید مجدداً سخت شوند:

1. سختی‌کاری مجدد: در صورت نیاز و بسته به جنس قالب، ممکن است عملیات حرارتی موضعی (مانند القایی) یا کامل برای بازیابی سختی هسته فولاد انجام شود.
2. پوشش‌دهی پیشرفته (Advanced Coating): این مهم‌ترین عامل در افزایش عمر مفید است. استفاده از پوشش‌هایی مانند نیترید کردن (Nitriding)، PVD (Physical Vapor Deposition) یا DLC (Diamond-Like Carbon) مقاومت قالب در برابر سایش و خوردگی را به طور چشمگیری افزایش داده و زمان چرخه را بهبود می‌بخشد.

مرحله ۵: مونتاژ نهایی و تنظیم (Final Assembly & Setting)

قطعات بازسازی شده مجدداً با قطعات جدید جایگزین می‌شوند:

1. مونتاژ با تلرانس‌های نهایی: قطعات جدید و بازسازی شده با دقت بالا کنار هم سوار می‌شوند و حرکت آزاد قطعات متحرک تضمین می‌گردد.
2. روان‌کاری تخصصی: استفاده از روان‌کننده‌های مقاوم در برابر حرارت و فشار بالا برای تمامی نقاط اصطکاک.
3. تنظیم دقیق: تنظیم فنرها، تنظیم ارتفاع پین‌های خروج (Ejector Pins) و اطمینان از عملکرد صحیح سیستم‌های ایمنی.

مرحله ۶: تست‌های عملکردی و پذیرش (Functional Testing & Acceptance)

قالب اورهال شده باید قبل از بازگشت به خط تولید، عملکرد خود را ثابت کند:

1. تست سیکل (Cycle Test): اجرای قالب در دستگاه با ماده اولیه مورد نظر به مدت حداقل ۱۰۰۰ تا ۵۰۰۰ سیکل (بسته به ریسک) برای اطمینان از پایداری حرارتی و مکانیکی.
2. بازرسی قطعات آزمایشی: کنترل ابعادی قطعات تولید شده در طول تست برای تأیید انطباق با مشخصات اولیه (بهبود یا حفظ دقت ابعادی).
3. صدور گواهی اورهال: بانک قالب باید یک گزارش جامع شامل نتایج تست‌های NDT، مشخصات ابعادی قبل و بعد از اورهال، نوع پوشش‌های اعمال شده، و تخمین عمر مفید باقیمانده را به مشتری ارائه دهد.

نقش بانک قالب در افزایش عمر مفید

بانک قالب با جمع‌آوری تخصص‌های لازم در یک مرکز متمرکز، دو مزیت اصلی ایجاد می‌کند:

1. تخصص‌گرایی (Specialization): دسترسی به تجهیزات پیشرفته (CMM، EDM، سیستم‌های پوشش‌دهی) که تهیه آن‌ها برای هر واحد تولیدی منفرد، مقرون به صرفه نیست.
2. کاهش زمان توقف (Downtime Minimization): ارائه خدمات سریع و تخصصی، زمان از کار افتادگی قالب را از هفته‌ها به چند روز کاهش می‌دهد، که این خود به معنای صرفه‌جویی مستقیم در هزینه‌های تولید است.

با اجرای این فرآیند کامل، عمر مفید قالب‌های صنعتی به طور چشمگیری افزایش یافته و تبدیل به یک دارایی پایدار و قابل اتکا برای استراتژی‌های توسعه ظرفیت تولید می‌شوند.

 قالب‌های صنعتی: رویکرد متالورژیکی و مهندسی سطح برای بازیابی حداکثر عمر مفید

مقدمه:

از تعمیر تا بازسازی عملکردی (Functional Restoration)

اورهال پیشرفته دیگر صرفاً یک فعالیت تعمیراتی نیست؛ بلکه یک پروژه مهندسی دقیق است که هدف آن نه تنها بازگرداندن ابعاد به حد مجاز، بلکه بهبود عملکرد مقاومت در برابر تنش‌های باقی‌مانده (Residual Stresses) و افزایش مقاومت سایشی/خوردگی فراتر از مشخصات اولیه است. این امر به ویژه در قالب‌های استوک که سابقه کارکردی آن‌ها مبهم است، حیاتی‌تر می‌شود؛ زیرا دانش دقیق از شرایط عملیاتی پیشین، کلید تشخیص صحیح ریشه خرابی‌هاست.

۱. تشخیص عمیق آسیب (Advanced Failure Analysis)

این مرحله، پایه و اساس موفقیت اورهال است و باید فراتر از بازرسی‌های بصری ساده باشد. بانک قالب در این فاز از ابزارهای تحلیلی تخصصی برای ریشه‌یابی مشکلات استفاده می‌کند:

۱.۱. تحلیل خستگی و تنش باقیمانده

در فولادهای ابزار مانند H13 (که به دلیل عملیات حرارتی مناسب، مقاومت بالایی در برابر سایش دارد) یا P20، بررسی شکست‌های خستگی (Fatigue Failure) اجتناب‌ناپذیر است.

• تست‌های غیرمخرب پیشرفته: علاوه بر تست‌های مایعات نافذ (PT) و ذرات مغناطیسی (MT) برای تشخیص ترک‌های سطحی، از تست‌های اولتراسونیک با زاویه (Phased Array Ultrasonic Testing – PAUT) استفاده می‌شود. PAUT امکان نقشه‌برداری سه‌بعدی از عیوب زیرسطحی و ترک‌های خستگی را، به ویژه در نواحی متمرکز بر تنش بالا مانند گوشه‌های حفره (Cavity Corners) یا نزدیکی تزریق‌کننده‌ها (Gates)، فراهم می‌کند. این امر به تشخیص دقیق عمق و جهت گسترش ترک‌ها کمک می‌کند.
• بررسی متالوگرافی (Metallography): برش‌های میکروسکوپی از نواحی بحرانی برای بررسی ریزساختار صورت می‌گیرد. تمرکز بر اندازه دانه (Grain Size)، میزان آستنیت باقی‌مانده (Retained Austenite) که می‌تواند سختی را کاهش دهد، و عمق نفوذ سختی‌کاری (Case Depth) در مقایسه با استاندارد طراحی اولیه است.

۱.۲. تحلیل ابعادی با تلرانس‌های میکرونی

برای اطمینان از انطباق محصول نهایی، اندازه‌گیری باید بسیار دقیق باشد:

• استفاده از CMM (Coordinate Measuring Machine) با دقت پروب‌های لیزری برای اندازه‌گیری سه‌بعدی حفره و سنبه. تمرکز اصلی بر تلرانس‌های حیاتی (IT7IT7IT7 یا IT8IT8IT8 در سطوح جفت‌شونده) است که مستقیماً بر حجم تزریق (Shot Volume) و توزیع تنش در حین بسته‌شدن قالب تأثیر می‌گذارند.
• بررسی کجی (Bow/Warp) صفحات اصلی قالب که ناشی از تنش حرارتی تجمعی (Thermal Fatigue) در طول سیکل‌های مکرر است. این کجی باید با استفاده از روش‌های اندازه‌گیری لیزری یا CMM به دقت نقشه‌برداری شود.

۲. بازسازی مواد و سطوح (Material & Surface Restoration)

این مرحله، هسته تخصصی اورهال است که مستقیماً بر طول عمر مجدد قالب تأثیر می‌گذارد و نیازمند فرآیندهای پیشرفته مهندسی سطح است:

۲.۱. بازیابی هندسه حفره و سنبه

در مناطقی که سایش یا فرسایش ناشی از مواد ساینده باعث شده ابعاد از حد مجاز فراتر رود، بازیابی شکل اصلی ضروری است:

• جوشکاری لیزری (Laser Cladding): در مواردی که سایش شدید است (عمق بیش از 0.2 mm0.2 \text{ mm}0.2 mm در فولادهای P20)، ابتدا سطح با دقت ماشین‌کاری می‌شود و سپس با استفاده از لیزر و پودرهای آلیاژی با مقاومت بالاتر (مانند آلیاژهای بر پایه نیکل یا فولادهای ابزار با درصد کربن بالاتر)، لایه‌ای جدید از ماده اعمال می‌گردد. این فرآیند به دلیل ناحیه تحت تأثیر حرارت کوچک (HAZ) و کنترل دقیق آلیاژ، ارجحیت دارد.
• فرسایش الکتریکی کنترل شده (Controlled Sinker EDM): برای بازیابی هندسه‌های پیچیده گوشه‌ها و مناطقی که سایش غیریکنواخت داشته است، از EDM با پارامترهای پالسی دقیق برای حذف لایه‌های آسیب‌دیده و بازسازی زاویه مورد نظر استفاده می‌شود.

۲.۲. مهندسی سطح و پوشش‌دهی (Surface Engineering)

پوشش‌ها برای مقاومت در برابر سایش، چسبندگی (Sticking) و بهبود خواص ترمودینامیکی اعمال می‌شوند:

• DLC (Diamond-Like Carbon) و TiN: این پوشش‌های سخت (معمولاً با سختی بیش از 60HRC60 HRC60HRC) برای مقابله با سایش مکانیکی و کاهش ضریب اصطکاک در سیستم‌های کشویی و سطوح فعال اعمال می‌شوند.
• پوشش‌های مقاوم به چسبندگی: برای قالب‌های پلاستیک، پوشش‌هایی مانند کربن نیترید کروم (CrCN) با استفاده از فرآیند PVD (Physical Vapor Deposition) اعمال می‌شوند تا چسبندگی پلیمر به سطح کاهش یافته و زمان باز شدن قالب کاهش یابد.

۳. بازسازی سیستم‌های دینامیکی (Dynamic System Overhaul)

پایداری ابعادی در طول سیکل کاری به عملکرد صحیح سیستم‌های مکانیکی وابسته است:

۳.۱. سیستم‌های راهنما و مکانیزم‌های سنبه‌زنی

• تعویض و تنظیم دقیق راهنماها: بوشینگ‌ها و پین‌های راهنما باید با قطعاتی با تلرانس‌های بسیار تنگ تعویض شوند. تلرانس بین پین راهنما و بوشینگ باید در محدوده 0.01 mm0.01 \text{ mm}0.01 mm تا 0.02 mm0.02 \text{ mm}0.02 mm تنظیم شود تا از هرگونه حرکت جانبی (Side Play) که می‌تواند به لبه‌های سنبه آسیب بزند، جلوگیری شود.
• بازرسی فنرها و مکانیسم‌های خروج: فنرهای تخلیه‌کننده (Ejector Springs) و سیستم‌های قفل شونده (Locking Mechanisms) از نظر از دست دادن خاصیت ارتجاعی (Set) بررسی شده و در صورت نیاز تعویض می‌شوند تا اطمینان حاصل شود نیروی خروج قطعه در همه نقاط یکسان است.

۳.۲. سیستم کنترل دما (Thermal Management Overhaul)

در قالب‌های ریخته‌گری تحت فشار یا قالب‌های بزرگ پلاستیک، کنترل دما مهم‌ترین عامل در کاهش ترک‌های حرارتی است:

• تست هیدرولیکی و ایرفلو: تمامی کانال‌های خنک‌کننده با عبور سیال (آب یا روغن داغ) تحت فشار کنترل شده (معمولاً 3−5 bar3-5 \text{ bar}3−5 bar) مورد آزمایش قرار می‌گیرند تا هرگونه گرفتگی یا نشتی داخلی که می‌تواند منجر به ایجاد “نقاط داغ” (Hot Spots) شود، شناسایی و برطرف گردد.
• بهینه‌سازی حرارتی پیشرفته: در صورت امکان، بانک قالب پیشنهاد ارتقاء مسیرهای خنک‌کاری را می‌دهد. این امر می‌تواند شامل استفاده از کانال‌های پیچیده ساخته شده با چاپ سه‌بعدی فلزی (Conformal Cooling Channels) باشد که به جای مسیرهای خطی سنتی، از هندسه قطعه پیروی می‌کنند و توزیع دمایی یکنواخت‌تری را تضمین می‌نمایند.

۴. تست عملکردی و تضمین عمر باقیمانده (Final Validation & Life Estimation)

اورهال بدون اعتبارسنجی دقیق، یک فرآیند ناتمام است. این مرحله، ضمانت‌نامه واقعی بانک قالب محسوب می‌شود.

۴.۱. اجرای اعتبارسنجی (Validation Run)

قالب باید تحت یک اجرای تست طولانی (Extended Test Run) قرار گیرد. اجرای تست برای حداقل ۱۰۰۰ سیکل مستمر با مواد اصلی تولیدی ضروری است. در طول این تست، تیم کنترل کیفیت (QC) به طور متناوب قطعات را از نظر ابعادی، وزن و نقص‌های سطحی (مانند بور یا پر شدن ناقص) ارزیابی می‌کند.

۴.۲. مستندسازی نهایی و تخمین عمر

پایان اورهال با ارائه یک “گزارش جامع مهندسی پذیرش” همراه است. این گزارش باید شامل:

1. نتایج تست‌های NDT و متالوگرافی پیش از اورهال و پس از بازسازی.
2. نقشه‌های رنگی CMM که تفاوت‌های ابعادی قبل و بعد از بازیابی را نشان می‌دهد.
3. تأیید موفقیت‌آمیز تست سیکلی.
4. تخمین عمر مفید باقیمانده (Remaining Useful Life – RUL): با در نظر گرفتن کیفیت فولاد پایه، پوشش‌های اعمال شده، و بهبود سیستم خنک‌کاری، یک برآورد مهندسی از تعداد سیکل‌های پیش‌بینی شده قبل از نیاز به اورهال بعدی ارائه می‌شود.

با تکیه بر این مراحل تخصصی، اورهال از یک هزینه نگهداری به یک سرمایه‌گذاری استراتژیک در بهبود عملکرد دارایی (Asset Performance Improvement) تبدیل شده و عمر مفید قالب را به طور قابل ملاحظه‌ای افزایش می‌دهد.
